>>性能特点
计算机优化结构设计，三梁四柱式结构，简单、经济、实用;
液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连结管路与泄漏点;独立的电气控制系统，工作可靠，动作直观，维修方便;
采用按钮集中控制，具有调整、半自动两种操作方式;
通过操作面板选择，可实现定程、定压两种成形工艺，并具有保压延时等功能;
滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
>>适用领域Applicablefield
适用于金属材料的拉伸、冲裁(应选配冲裁缓冲装置)、弯曲、翻边、冷挤压等各种冲压工艺
还适用于较正、压装、粉末制品和磨料制品的压制成型以及塑料制品、绝缘材料的压制成
>>可选配附件Optionalaccessories
冲裁缓冲装置光电保护装置行程、压力、速度数显、数控装置触摸式工业显示屏
液压系统加热、冷却装置打料装置滑块安全栓
PLC可编程控制器

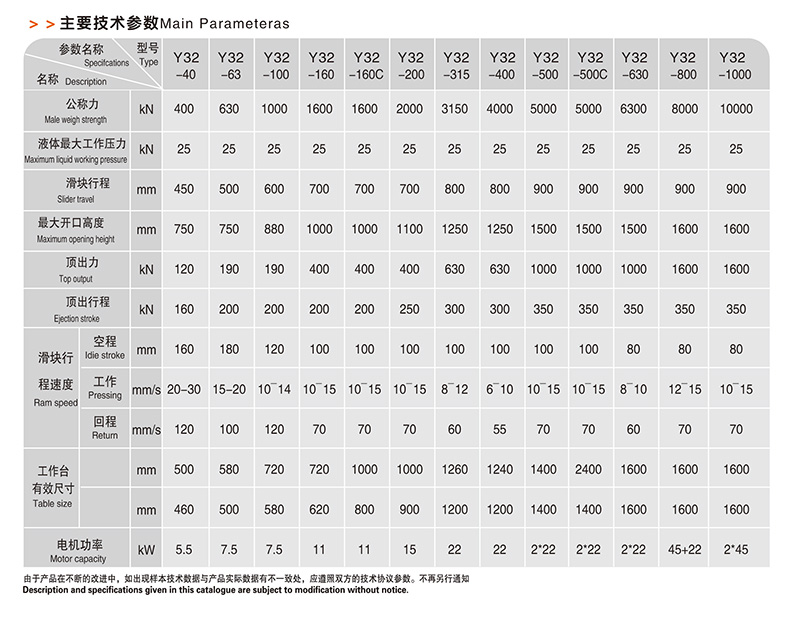

Y32系列液压机主要型号技术参数
|
项目
|
Y32-315
|
Y32-63
|
Y32-100
|
Y32-200
|
Y32-315A/B
|
YW32-500T
|
Y32-800
|
|
公称压力
|
3150 kN
|
630 kN
|
1000 kN
|
2000 kN
|
3150 kN
|
5000 kN
|
8000 kN
|
|
顶出力
|
630 kN
|
630 kN
|
250 kN
|
400 kN
|
630 kN
|
1000 kN
|
1600 kN
|
|
回程力
|
630 kN
|
200 kN
|
250 kN
|
470 kN
|
600 kN
|
930 kN
|
1000 kN
|
|
滑块最大行程
|
800 mm
|
600 mm
|
500 mm
|
720 mm
|
800 mm
|
900 mm
|
1000 mm
|
|
顶出活塞行程
|
360 mm
|
160 mm
|
200 mm
|
250 mm
|
250 mm
|
300 mm
|
350 mm
|
|
最大开口高度
|
1250 mm
|
1100 mm
|
800 mm
|
1100 mm
|
1600 mm
|
1500 mm
|
1800 mm
|
|
工作台有效面积 (左右×前后)
|
1260×1200 mm
|
1600×1400 mm
|
650×650 mm
|
900×800 mm
|
1500×1400 mm
|
1500×1500 mm
|
1600×1600 mm
|
|
立柱中心距 (左右×前后)
|
1400×900 mm
|
1600×1400 mm
|
1200×1000 mm
|
1200×800 mm
|
1800×1400 mm
|
1500×1500 mm
|
2400×1600 mm
|
|
滑块空程下行速度
|
100 mm/s
|
120 mm/s
|
70 mm/s
|
120 mm/s
|
80 mm/s
|
100-120 mm/s
|
100 mm/s
|
|
滑块工作压制速度
|
6-8 mm/s
|
20 mm/s
|
15 mm/s
|
10 mm/s
|
10 mm/s
|
5-12 mm/s
|
10 mm/s
|
|
滑块回程速度
|
60 mm/s
|
80 mm/s
|
100 mm/s
|
70 mm/s
|
60 mm/s
|
100-120 mm/s
|
100 mm/s
|
|
顶出速度
|
45 mm/s
|
-
|
-
|
-
|
-
|
-
|
-
|
|
液体最大工作压力
|
25 MPa
|
25 MPa
|
25 MPa
|
25 MPa
|
25 MPa
|
31.5 MPa
|
25 MPa
|
|
电动机功率
|
18.5 kW
|
22 kW
|
11 kW
|
15 kW
|
22 kW
|
44 kW
|
60 kW
|
|
机器占地面积 (左右×前后)
|
2200×1260 mm
|
4600×1600 mm
|
1950×1850 mm
|
3000×2200 mm
|
3500×2460 mm
|
-
|
5300×4800 mm
|
|
机器高度
|
3230 mm
|
3700 mm
|
3300 mm
|
3900 mm
|
4700 mm
|
6580 mm
|
6000 mm
|
|
