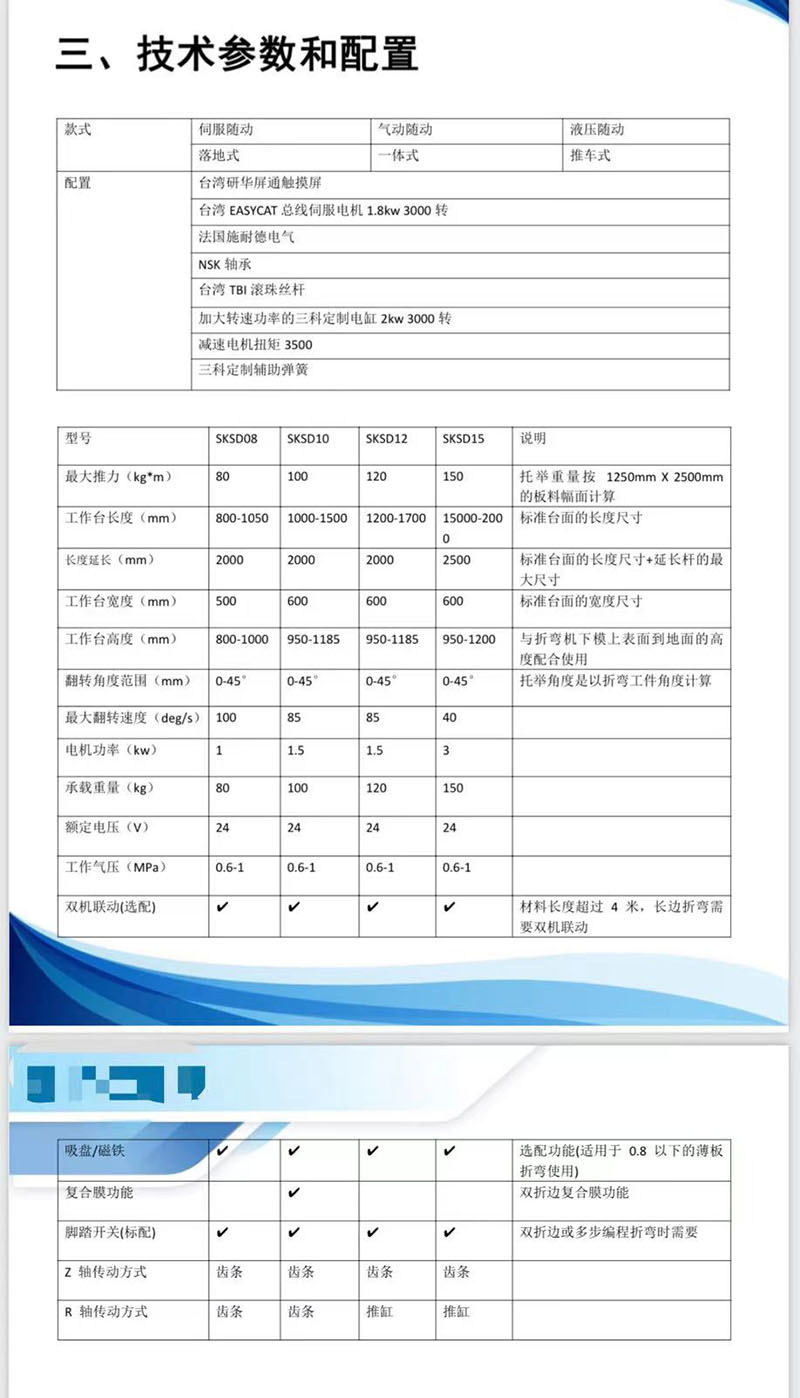

三、技术参数和配置
|
款式
|
伺服驱动
|
气动驱动
|
液压驱动
|
|
配置
|
落地式
|
一体式
|
推车式
|
|
台湾研华屏通触摸屏
|
✔
|
✔
|
✔
|
|
台湾 EASYCAT 总线伺服电机 1.8kw 3000 转
|
✔
|
✔
|
✔
|
|
法国施耐德电气
|
✔
|
✔
|
✔
|
|
NSK 轴承
|
✔
|
✔
|
✔
|
|
台湾 TBI 滚珠丝杆
|
✔
|
✔
|
✔
|
|
加大转速功率的三列定制电缸 2kw 3000 转
|
✔
|
✔
|
✔
|
|
减速电机扭矩 3500
|
✔
|
✔
|
✔
|
|
三列定制辅助弹簧
|
✔
|
✔
|
✔
|
|
型号
|
SKS008
|
SKS010
|
SKS012
|
SKS015
|
说明
|
|
最大推力（kg*m）
|
80
|
100
|
120
|
150
|
托举重量按 1250mm X 2500mm 的板料幅面计算
|
|
工作台长度（mm）
|
800-1050
|
1000-1500
|
1200-1700
|
1500-2000
|
标准台面的长度尺寸
|
|
长度延长（mm）
|
2000
|
2000
|
2000
|
2500
|
标准台面的长度尺寸+延长杆的最大尺寸
|
|
工作台宽度（mm）
|
500
|
600
|
600
|
600
|
标准台面的宽度尺寸
|
|
工作台高度（mm）
|
800-1000
|
950-1185
|
950-1185
|
950-1200
|
与折弯机下模上表面到地面的高度配合使用
|
|
翻转角度范围（mm）
|
0-45°
|
0-45°
|
0-45°
|
0-45°
|
托举角度是以折弯工件角度计算
|
|
最大翻转速度（deg/s）
|
100
|
85
|
85
|
40
|
|
|
电机功率（kw）
|
1
|
1.5
|
1.5
|
3
|
|
|
承载重量（kg）
|
80
|
100
|
120
|
150
|
|
|
额定电压（V）
|
24
|
24
|
24
|
24
|
|
|
工作气压（MPa）
|
0.6-1
|
0.6-1
|
0.6-1
|
0.6-1
|
|
|
双机联动(选配)
|
✔
|
✔
|
✔
|
✔
|
材料长度超过 4 米，长边折弯需要双机联动
|
|
其他功能配置
|
|
吸盘/磁铁
|
✔
|
✔
|
✔
|
✔
|
选配功能(适用于 0.8 以下的薄板折弯使用)
|
|
复合膜功能
|
✔
|
✔
|
✔
|
✔
|
双折边复合膜功能
|
|
脚踏开关(标配)
|
✔
|
✔
|
✔
|
✔
|
双折边或多步编程折弯时需要
|
|
Z 轴传动方式
|
齿条
|
齿条
|
齿条
|
齿条
|
|
|
R 轴传动方式
|
齿条
|
齿条
|
推缸
|
推缸
|
|
|
